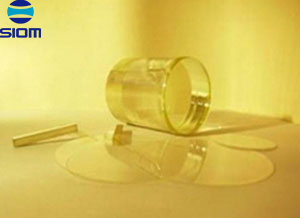

铌酸锂晶体是一种重要的多功能晶体，具有良好的非线性光学性质，其非线性光学系数较大；而且能够实现非临界相位匹配。作为电光晶体，已经作为重要的光波导材料；作为压电晶体，可以应用于制作中低频SAW滤波器，大功率耐高温的超声换能器等。掺杂铌酸锂材料应用也相当广泛。Mg:LN，可以大大提高抗激光损伤阈值，促进了铌酸锂晶体在非线性光学领域的应用；Nd:Mg:LN晶体，可实现自倍频效应；Fe:LN晶体可用在光学体全息存储。
LiNbO3晶体广泛用于波长＞1um和1064nm泵浦的光学参量振荡器（OPOS）以及准相位匹配（QPM）器件的倍频器。由于其较大的电光（E-O）和声光（A-O）系数，LiNbO3晶体是普克尔晶胞，Q开关和相位调制器，波导衬底和表面声波（SAW）晶圆等最常用的材料。
应用领域
集成光学波导
波导型激光器
光隔离器用楔角片
电光波导相位调制器
电光波导强度调制器
准相位匹配激光倍频器件和光参量振荡器
基本性质
| 晶体结构 | 三方晶系, 点阵3m |
| 晶格常数 | a=5.148, c=13.863 |
| 密度 | 4.64g/cm3 |
| 熔点 | 1250℃ |
| 居里温度 | 1142±2℃ |
| 莫氏硬度 | 5 |
| 介电常数 | ε11/ε0=85;ε33/ε0=29.5 |
| 电阻系数 | 25℃时38W/m/℃ |
| 热膨胀系数 | 25℃时a1=a2=2*10-6/℃, a3=2.2*10-6/℃ |
| 压电常数 | d22=2.04*10-11C/N,d33=0.6*10-11C/N,d15=7X10-11C/N，d31=-0.1X10-11C/N |
| 弹性刚度常数 | C11E=2.04*1011N/m2,C33E=2.46*1011N/m2, |

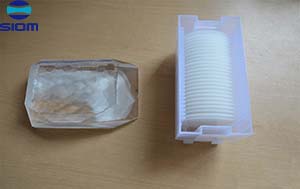

光学级铌酸锂晶片
| 轴向 | X轴 | Z轴 |
| 直径 | 76.2mm±0.3mm 100.0mm±0.3mm | 76.2mm±0.3mm 100.0mm±0.3mm |
| 基准面 | 22mm±2mm 22mm±2mm 垂直于X ± 0.2° | 22mm±2mm 22mm±2mm 垂直于X±0.2° |
| 第二基准 | Cw225°±0.5°从OF Cw315°±0.5°从OF | Cw225°±0.5°从OF Cw270°±0.5°从OF |
| 厚度 | 500um±5um 1000um±5um | 500um ± 5um 1000um ± 5um |
| 表面质量 | 双面抛光S/D 20/10 | 双面抛光S/D 20/10 |
| TTV | ≤10um | |
| WARP | ≤50um | |
| 居里温度 | 1142±0.7℃ | |
| 折射率 | n0=2.2878±0.0002 ne=2.2033±0.0002 棱镜耦合器法 @632.8nm | |
| 边缘倒角 | 圆形倒角 | |
