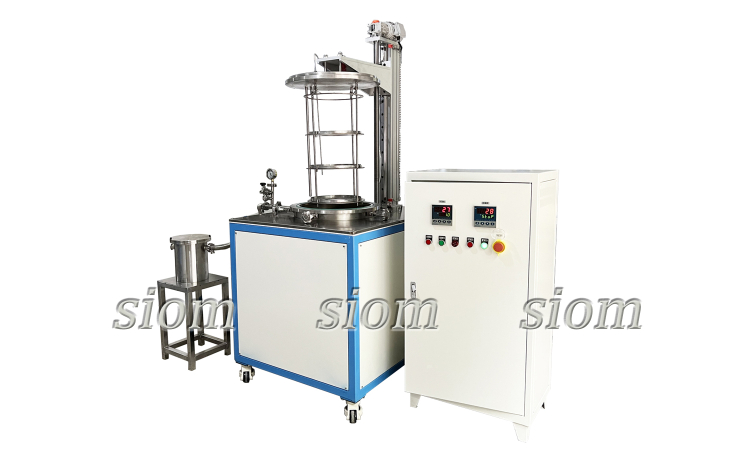

产品描述:
多功能升降炉用顶部开启式炉门,以电阻丝/硅碳棒/硅钼棒为加热元件,采用双层壳体结构和控温系统。炉膛材料:全部采用超高温复合氧化铝纤维制作而成,保温性能好,耐温高,抗热震。
主要用途和适用范围:
陶瓷、冶金、电子、玻璃、化工、机械、耐火材料、特种材料、建材、金属、非金属材料回火、退火等热处理以及铝合金等淬火、固熔处理、时效处理等烧结﹑融化﹑分析、生产而研制的设备。
主要功能和特点:
1、炉胆材质: 316L耐腐蚀不锈钢(内尺寸约:φ410*600mm),外径尺寸φ426,上法兰厚17mm、底板厚10mm、壁厚6-8mm,高度627mm。炉口双层水冷结构(水源需方自备)。
2、真空度:﹣0.1Mpa(水循环泵需方自备),真空度由指针式压力显示,安装在炉顶盖或炉口侧方。供方预留抽真空接口,接口尺寸需方提供。炉体真空接口与真空泵之间加装不锈钢水储存罐(约 5L)。
3、可通气体: 一路进气(进气管伸到炉胆下底部,布置不能影响物料摆放),一路出气(顶部出气,出口居中),氮气,氩气(正压<0.05Mpa下使用),进\排气管材质316L,进气管直径φ10(通径DN10)mm,配浮球流量计,量程1-15L/min;排气管通径DN15,配方便更换的出口调节阀,管路布置要科学合理。 (新增)炉釜各外接口密封性能可靠,可作为密闭容器储存未使用的原料,炉釜上法兰设有方便拆卸的快拆压紧装置,炉釜上法兰、物料的吊架要合理可靠,便于人员操作。
4、最快升温速率:1-15/min人性化 (智能可调式)
5、微电脑控温:厦门宇电716P智能仪表,带有RS-485 Modbus通讯协议接口,可根据炉温PID控制连续调节功率(可控硅)。
6、回路保护:超温、超压、超流、断偶、断电等。
7、炉体:Q235材料,表面喷塑处理。
8、升降装置: 采用100*100方铝支架,不锈钢25*25导轨及滑块,升降丝杆25mm,升降电机电动控制。升降行程800mm,升降速率1-50mm/min可调。升降装置可以上下移动,配 316L 不锈钢料架一个,可跟炉盖一起上下移动。
9、控制方式:进口大功率集成模块控制,智能仪表控温,具有超温,超压,超流,断电,断偶报警装置。
产品型号 | SG-SJL1600 |
炉膛尺寸(可定制) | φ500*450mm(直径*高) |
炉膛材料 | 高纯度氧化铝纤维 |
工作电源 | AC380V50/60HZ |
功率 | 约为12KW |
炉门结构 | 全自动螺旋升降系统平稳无颤动 |
最高温度 | 600℃ |
常用温度 | ≤500℃ |
推荐升温速度 | 1~15℃/min |
控温方式 | 1路控温(炉胆外壁控),1路测温(炉胆内测温) |
密封方式 | O型硅橡胶加水冷 |
控温精度 | ±1℃ |
加热元件 | 电阻丝 |
测温元件 | K型热电偶 |

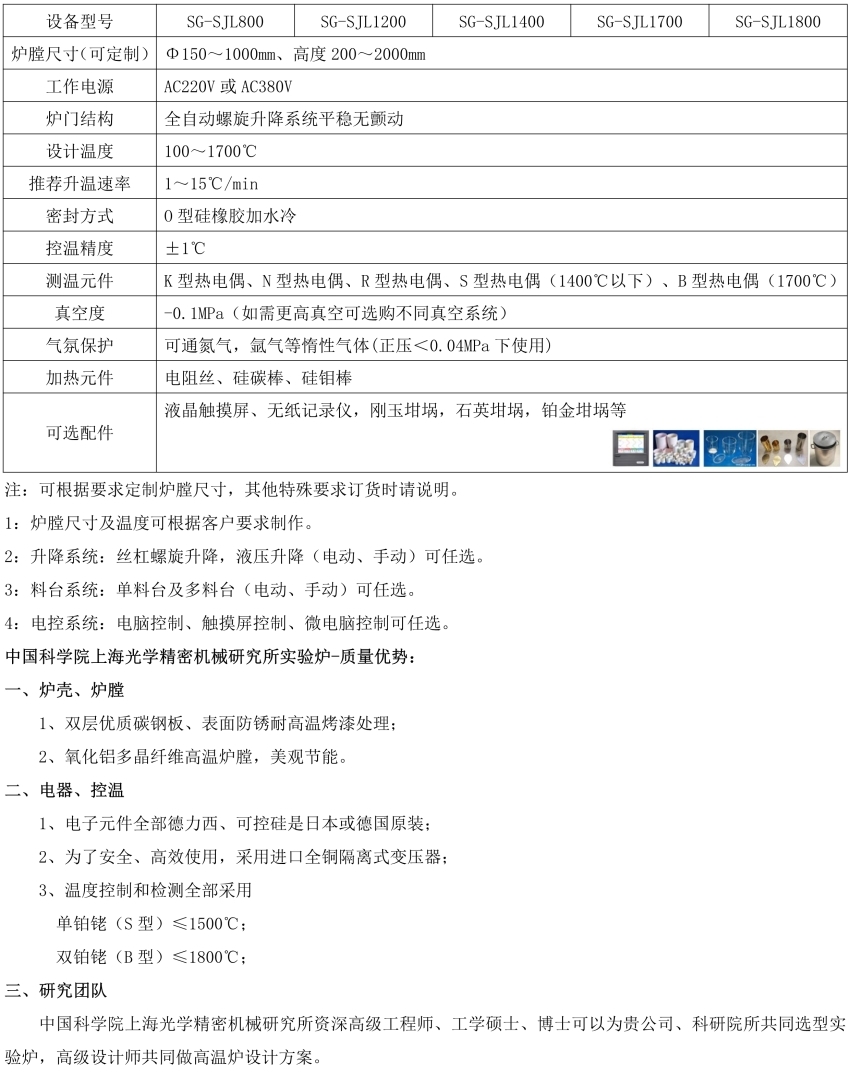

注:可根据要求定制炉膛尺寸,其他特殊要求订货时请说明。
1:炉膛尺寸及温度可根据客户要求制作。
2:升降系统:丝杠螺旋升降,液压升降(电动、手动)可任选。
3:料台系统:单料台及多料台(电动、手动)可任选。
4:电控系统:电脑控制、触摸屏控制、微电脑控制可任选。
中国科学院上海光学精密机械研究所实验炉-质量优势:
一、炉壳、炉膛
1、双层优质碳钢板、表面防锈耐高温烤漆处理;
2、氧化铝多晶纤维高温炉膛,美观节能。
二、电器、控温
1、电子元件全部德力西、可控硅是日本或德国原装;
2、为了安全、高效使用,采用进口全铜隔离式变压器;
3、温度控制和检测全部采用
单铂铑(S型)≤1500℃;
双铂铑(B型)≤1800℃;
三、研究团队
中国科学院上海光学精密机械研究所资深高级工程师、工学硕士、博士可以为贵公司、科研院所共同选型实验炉,高级设计师共同做高温炉设计方案。
