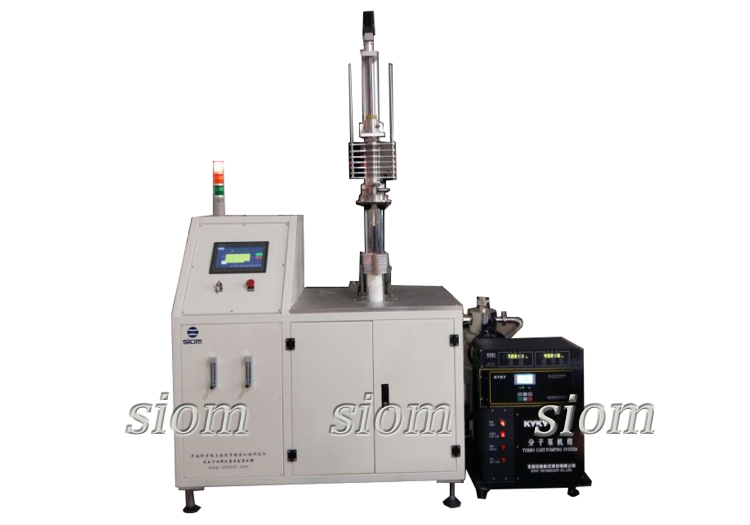

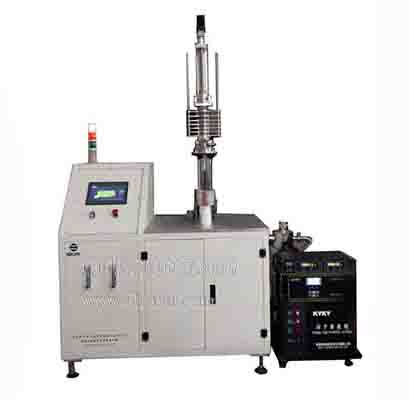

高真空晶体炉
高真空晶体炉
用途概况:
  高真空晶体炉采用感应加热、电阻加热方式,可用铱金、铂金、石墨、钼等坩埚。
主要用途和适用范围:

  可以生长氧化物晶体(如YAG:Nd、Al2O3、TeO2、LiTaO3、LiNbO3等),是科研院所、企事业单位新晶体材料的提拉法、下降法、泡生法、温梯法生长性能研究和生产的优良可靠设备。

主要功能与特点:
  1.高精度丝杠、高质量电机使得传动系统更加精确和稳定。
  2.模块化电路设计,控制电路更加稳定、可靠、易于维护。
  3.高精度重量传感器保证了出色的自动直径控制性能。
  4.全电脑控制,晶体外形控制更出色、更少人工监测。
  5.关键参数实时呈现,晶体生长过程一目了然。
  6.紧急情况自动处理,为设备和坩埚提供一定的安全保障。
技术参数:
  1.原理加热采用感应加热方式,坩埚在石英管内,封装在外壳内。分子泵外置。
  2.石英桶 80*90*400用于放置坩埚保温材料。
  3.中频功率15KW,2.5kHz
  4.真空5*10-3PA冷炉极限真空
  5.慢速提拉0.1-10mm/h
  6.快速提拉10-70mm/min
  7.旋转速度0.1-50r/min
  8.坩埚35*35,可加热至1600度材质Pt,
  9.下部密封与石英桶密封,循环水强制冷却。抽真空接口,充气口。
  10.上部密封与石英桶密封,循环水强制冷却,与上提拉波纹管接口
  11.旋转机构包括旋转电机,旋转密封磁流体
  12.提拉机构旋转机构安装上提拉机构移动块上。提拉机构包括,步进电机,减速机,滚珠丝杠、导轨,立柱和立柱旋转机构。
  13.HMI用于设定升降问程序,运行,停止、暂停,中频启停。升降控制包括,慢升,慢降,快升和快降及速度大小。(快升为手按住升或将,松开停止)旋转控制包括:正转,反转,停止,速度大小。
  14.指示灯三色,红、黄、绿,用于故障报警。

  15.为控制柜包括温度控制,运动控制电器等安装参数。


注:可根据要求定制炉膛尺寸,其他特殊要求订货时请说明。
中国科学院上海光学精密机械研究所实验炉-质量优势:
一、炉壳、炉膛
  1、双层优质碳钢板、表面防锈耐高温烤漆处理;
  2、氧化铝多晶纤维高温炉膛,美观节能。
二、电器、控温
  1、电子元件全部德力西、可控硅是日本或德国原装;
  2、为了安全、高效使用,采用进口全铜隔离式变压器;
  3、温度控制和检测全部采用
   单铂铑(S型)≤1500℃;
   双铂铑(B型)≤1800℃;
三、研究团队
  中国科学院上海光学精密机械研究所资深高级工程师、工学硕士、博士可以为贵公司、科研院所共同选型实验炉,高级设计师共同做高温炉设计方案。
