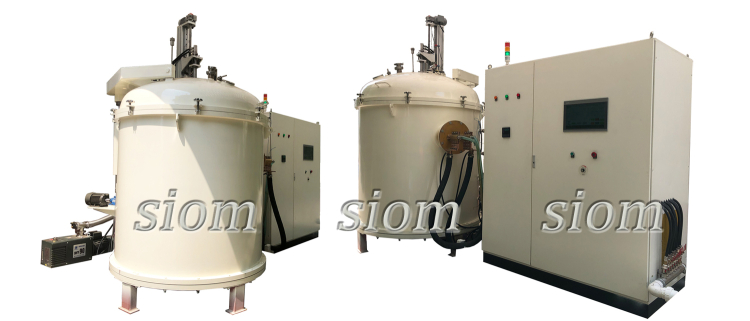

一、介绍
(1)炉盖:在炉体顶部中央位置,开设圆柱形炉盖,炉门设置柱塞贯穿孔和热电偶贯穿孔,炉盖顶部设有Φ300*200加料口及Φ60观察口。可通过加料口及观察窗口给炉内的坩埚加料。炉盖能满足与炉体的密封要求,同时对炉盖上测温元件及加料口和观察孔进行密封处理。
(2)保温隔热炉衬: 主要材质为重质聚青砖,石墨碳毡等保温材料,用于降低炉膛空间向外部环境空间的散热,其长期工作温度不低于熔化炉设计最高温度,设计的保温炉衬厚度使总功率小于10%。保温炉衬的结构和布置方式方便收集坩埚的安置和保温材料的安装。
(3)内部支撑件: 用于承载坩埚、熔化炉坩埚及其内装载的工质,当炉膛温度达到熔化炉最高温度时,支撑件的结构、材质和布置可以保证安全稳固的支撑能力,不发生变形移位问题。
(4)内部坩埚: 鉴于炉体尺寸较大,承重较大,熔融物使用柱塞结构。熔化坩锅为圆柱形,尺寸≤600L,坩埚内壁设计一定的斜度,有利于液态工质从底部通孔流出,坩埚底部为矩形通孔,其尺寸和形状与柱塞头紧密配合,柱塞材料由304通水杆+石墨杆。304杆由弹簧 压紧过渡机构石墨杆两头可更换螺旋结构,以方便改变出料孔尺寸。柱塞材质为高纯石墨,当柱塞插入坩埚装配位置后,不发生工质从接触面渗漏现象。
(5)提升机构:安置于熔化炉炉门外壁上方,其位置不影响炉盖的开启和关闭。提升机构与柱塞牢固连接,提升和下落均为直线导轨方式,移动中不发生错位,并有弹簧过渡挤压,满足提升机构在熔池中提起柱塞动作的需求,通水柱塞在移动中保持气氛炉设计指标。有效提升高度大于200mm.可在现场控制提升机构的升降动作,提升/下落动作可及时停止和切换,实时显示提升高度。具备良好的电机保护装置。
(6)加热方式:中频感应线圈采用30*50*4矩形无氧铜绕制,高温绝缘漆进行表面处理和防氢脆处理。加热方式,功率控制,B型热电偶二个监测点随机读出温度参考值。
(7)温控系统:炉膛内侧温点包括熔化坩埚内测温热电偶不少于2支,热电偶最高测量温点不低于熔化炉最高温度,测量精度满足要求,导流管温度测点。炉膛内的温度计坩埚内温度显示与熔化炉的电柜面板上,同时可将温度远程显示与总实验操作室。
电控系统:设计电源柜一台,电源功率、电压和电流设计参数,全部触摸屏温序化,自动化控制。
(8)真空炉膛底部设计有气动插板阀,使坩埚及其它部件高温下减少氧化。
二、电控系统
(1)电控柜操作、布线和布置要求;
(2) 报警:高温,低温,过电流,水压低,报警,短路自动跳闸。
(3) 进出线口采用专用接头固定,以便线缆使用的安全性;
(4) 元器件、端子排、操作按钮等均有标签;
(5)所在电控柜和设备表面烤漆处理;
(6)电源柜采用全密封防尘结构,防止导电炭纤维和导电尘土;
(7) 所有电柜预留结构,柜内重点元件水冷却,程序运行结束自动停止。
(8)冷却系统、真空系统、保护气体系统、真空度测控系统通过PLC与上位机实现无缝连接,实时监视、控制并显示整套设备的运行情况。
(9) 报警界面内容简单提示报警信息;维修操作模式提示。

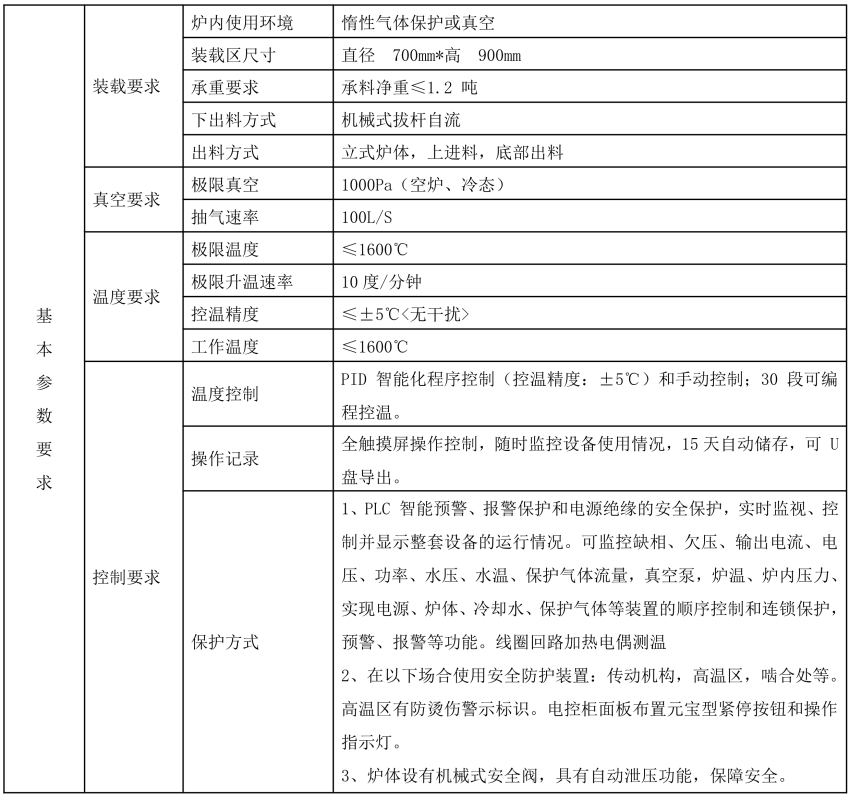

基 本 参 数 要 求 | 装载要求 | 炉内使用环境 | 惰性气体保护或真空 |
装载区尺寸 | 直径 700mm*高 900mm | ||
承重要求 | 承料净重≤1.2 吨 | ||
下出料方式 | 机械式拔杆自流 | ||
出料方式 | 立式炉体,上进料,底部出料 | ||
真空要求 | 极限真空 | 1000Pa(空炉、冷态) | |
抽气速率 | 100L/S | ||
温度要求 | 极限温度 | ≤1600℃ | |
极限升温速率 | 10度/分钟 | ||
控温精度 | ≤±5℃<无干扰> | ||
工作温度 | ≤1600℃ | ||
控制要求 | 温度控制 | PID 智能化程序控制(控温精度:±5℃)和手动控制;30 段可编程控温。 | |
操作记录 | 全触摸屏操作控制,随时监控设备使用情况,15天自动储存,可 U 盘导出。 | ||
保护方式 | 1、PLC 智能预警、报警保护和电源绝缘的安全保护,实时监视、控制并显示整套设备的运行情况。可监控缺相、欠压、输出电流、电压、功率、水压、水温、保护气体流量,真空泵,炉温、炉内压力、实现电源、炉体、冷却水、保护气体等装置的顺序控制和连锁保护,预警、报警等功能。线圈回路加热电偶测温 2、在以下场合使用安全防护装置:传动机构,高温区,啮合处等。高温区有防烫伤警示标识。电控柜面板布置元宝型紧停按钮和操作指示灯。 3、炉体设有机械式安全阀,具有自动泄压功能,保障安全。 |
