结构介绍

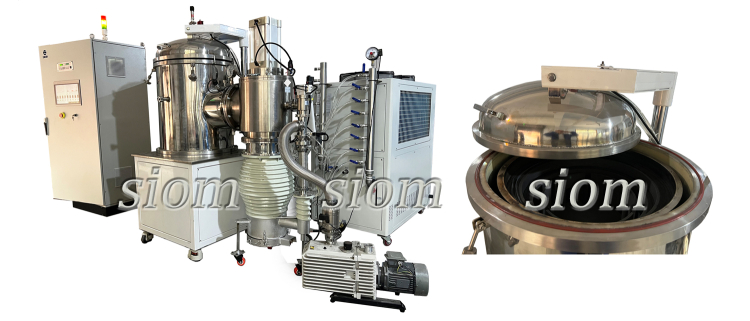

炉体由炉盖、炉身、隔热屏和加热器、承料台等组成。
炉盖是由不锈钢双层封头及法兰盘组焊而成,采用双层夹壁结构,内、外封头内有循环冷却水进行冷却。
炉身内、外炉筒采用不锈钢板制作;炉身上设有观察窗和红外测温窗、热电偶测温装置及真空管道接口;炉盖和炉体通过升降轴连接,炉盖开启方式为上升后平移;在炉底上设有电极引出装置,通过电缆与变压器相连。
隔热屏采用石墨及石墨毡材料制作,结构型式为圆形隔热屏,共分为多层,由里到外为石墨材料和进口石墨毡为保温材料。
加热器也采用圆型结构型式,安装在圆形隔热屏的圆周上,使其形成一个回路;加热器采用石墨碳管为发热体,易于拆卸和维修。加热器的绝缘材料均采用高纯氮化硼;承料台采用石墨材料加工而成。
真空系统
真空系统由KT300扩散泵+BSV90直联泵,高真空气动挡板阀、真空管道及复合真空测量仪等组成。
主要技术参数
额定功率:约70kw
电炉电压:30-36V
加热区数:1区
最高温度:1800℃
有效工作区:φ330*280㎜(直径*高)
极限真空度:5.0*10-3Pa(冷态空载)
真空系统配置:KT300扩散泵+BSV90直联泵
充气方式:自动充气, 气体介质: 氮气,氩气(正压≤0.03Mpa下使用)
温度控制方式:昆仑通态液晶触摸屏+日本三菱PLC控制
温度控制范围:采用钨铼热电偶
温度控制精度:≤±1℃
料架:材质高纯石墨 200*200*200mm,均分三层
