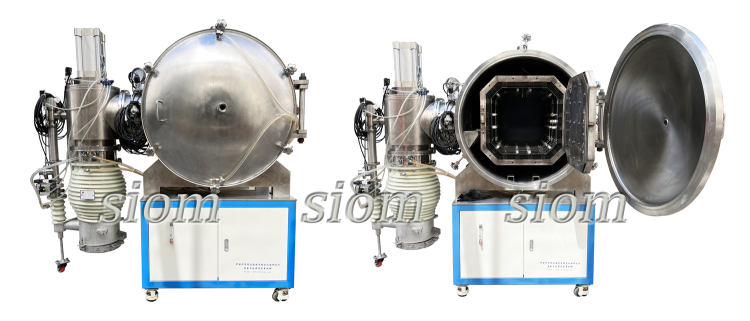

结构简介
本真空热处理炉主要由炉体、真空系统、水冷系统及电器控制系统等部分组成。
炉体
炉体由炉门、炉身、隔热屏和加热器等组成。
炉门是由双层封头及法兰盘组焊而成,采用双层夹壁结构,内、外封头内有循环冷却水进行冷却。炉门内封头采用不锈钢板制作。
炉身由内、外炉筒采用不锈钢板制作;炉身上设有电极引出装置、进出气接口、热电偶测温装置及观察孔;炉门和炉体通过铰链连接,炉门开启方式为侧开门;在炉门上设有放压紧装置。
采用全金属材料制作,结构型式为圆形隔热屏,共分为多层,由里到外,采用不锈钢材料。
加热器也采用圆形结构型式,安装在圆形隔热屏的四周,使其形成一个整体;加热器采用电阻带绕成,易于拆卸和维修。加热器的绝缘材料均采用高纯氧化铝陶瓷;承料架采用不锈钢材料加工而成。
真空系统
真空系统由KT300扩散泵+BSV60直联泵、气动挡板阀、真空管道及指针式压力表等组成。
水冷系统
水冷系统由总进水管、总出水管、多路分进水管、多路分出水管、阀门及压力表等组成。
冷却水由总进水管经过各分进水管进入到炉壳、炉盖、电极等需要冷却的地方,再经各分路出水管汇集至总出水管排出。
总进水管上设有电接点压力表,当总进水压力低于设定值时,控制系统会有声光报警并能自动切断加热器电源。每路分进水管上都装有阀门,可以对单路的冷却水的流量进行调节,配冷水机壹台
控制系统
液晶触摸屏显示,PLC控制,以实现数据的存储、输出,可通过U盘复制到计算机上,曲线实时显示屏;让程序设置更快捷,设备运行状态更直观,设定数据和操作都是图文界面,操作方便;

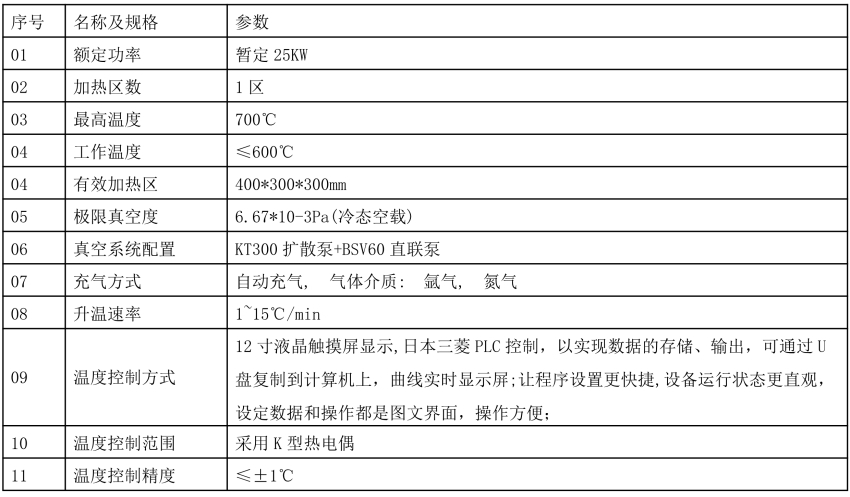

主要技术参数
序号 | 名称及规格 | 参数 |
01 | 额定功率 | 暂定25KW |
02 | 加热区数 | 1区 |
03 | 最高温度 | 700℃ |
04 | 工作温度 | ≤600℃ |
04 | 有效加热区 | 400*300*300mm |
05 | 极限真空度 | 6.67*10-3Pa(冷态空载) |
06 | 真空系统配置 | KT300扩散泵+BSV60直联泵 |
07 | 充气方式 | 自动充气, 气体介质: 氩气, 氮气 |
08 | 升温速率 | 1~15℃/min |
09 | 温度控制方式 | 12寸液晶触摸屏显示,日本三菱PLC控制,以实现数据的存储、输出,可通过U盘复制到计算机上,曲线实时显示屏;让程序设置更快捷,设备运行状态更直观,设定数据和操作都是图文界面,操作方便; |
10 | 温度控制范围 | 采用K型热电偶 |
11 | 温度控制精度 | ≤±1℃ |
