JSL井式炉

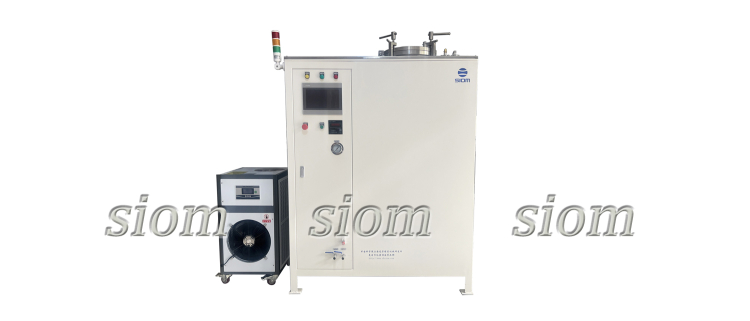

真空井式炉
真空井式炉
设备介绍:
  整体结构:成套设备有电炉外壳、炉衬、加热元件、电气控制系统、真空充气系统组成。
  炉体外壳:炉壳采用Q235碳钢焊接而成,外壳表面高温烤漆,上开盖,炉门附近等接触高温的部分采用不锈钢材料制成。炉盖打开方式手动开盖。
  炉釜:炉膛全部采用高纯氧化铝纤维材料经独特数控工艺构筑而成,抗热震性强。纤维最高耐温1400℃,衬体制作完成后,表面喷有一层高温固化剂,形成一层隔热墙,增大衬体面的强度及热辐射性能,并进一步减小衬体蓄热损失,达到快速升温的效果,最大限度提高炉子的热效率,具有良好的节能效果。保温材料采用髙铝纤维耐火纤维制品,保温效果好。
  加热元件: 采用电阻丝360°镶嵌在炉壁及炉底上,辐射效率高,强化了炉内热交换,提高了炉子热效率,并延长了电热元件的使用寿命。
  电气控制系统: 单独控制柜,内部电气元件固定全部采用骨架支撑结构,方便对柜内元件检查和维修。并具有良好的通风散热功能,改善电气元件工作环境。
  温度控制:液晶触摸屏控制,通过对其合理参数设定,可以达到温区最佳控制温度,控制系统具有PID参数自整定功能,专家模块和控制算法相结合,实现精密控温,有效抑制温度过冲,带记录曲线,485通讯接口跟电脑相连.超温报警系统具有切断主回路、声光报警和自动恢复解除功能。断偶保护功能,当控温偶发生断偶时,控制系统能够自动切断主回路电源并发出声光报警。
  真空充气系统:真空系统主要由机械泵、电磁压差阀、真空计、真空规管、真空接头、真空波纹管以及真空密封件等组成。
  充气装置(不含气体干燥、气体过滤、气体检漏装置)主要由电动充气阀、浮球流量计、充气管道、排气阀、压力传感器等组成,用于工艺所需充氩气、氮气的气氛要求,最大充气压力≤0.03MPa(微正压、表压)。
  水冷系统: 水冷系统由冷水机、进水管、出水管、阀门、PU水管等组成。
一、主要技术参数
  1、外形尺寸约:800*1200*1760mm
  2、工作区尺寸:约φ300*1200mm
  3、电器总设计功率:约36KW
  4、供电电源:380V(三相)
  5、加热区域: 3区
  6、工作温度:≤900℃
  7、控温精度:±1℃
  8、控温仪:1路(内控)
  9、测温元件:K型热电偶
  10、加热元件:电阻丝
  11、炉膛材料:全部采用超高温复合氧化铝纤维制作而成,保温性能好,耐温高,抗热震。
  12、炉胆材质: 310S不锈钢,内尺寸约:φ300*1420mm,炉口及炉盖双层水冷结构。
  13、真空度:≤50pa(冷态空载),真空度由数显真空计显示,安装在炉口侧方。
  14、可通气体:一路进气(顶部进气),一路出气(底部出气),氮气,氩气(正压<0.04Mpa下使用),进、出气管接口φ10mm快插,配浮球流量计(量程1-10L/min),配方便更换的调节阀。
  15、最快升温速率:1-10/min人性化 (智能可调式)。
  16、控制方式:控制方式:10寸液晶触摸屏显示,进口大功率集成模块控制,智能仪表控温,具有超温,超压,超流,断电,断偶报警装置。
